TEMA 2: MÀQUINES I MECANISMES

Màquina

Les màquines són el conjunt de mecanismes que ens ajuda a fer un treball o transformar una forma d'energia en un altre tipus d'energia.

Classificació de les màquines

Màquines simples: Dispositius senzills amb un element o dos (palanca, roda, pla inclinat...).

Màquines simples

 Màquines complexes: Màquines amb diversos mecanismes, que transformen energia i acostumen a ser motrius.

Màquina d'indústria

 Màquines simples

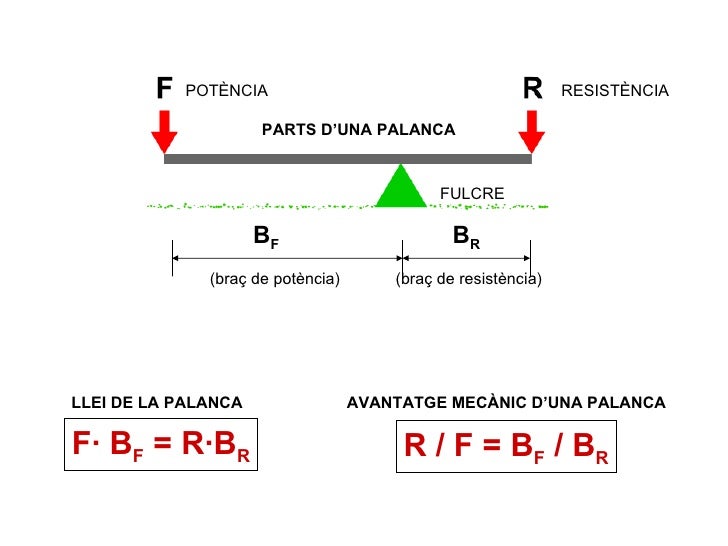

LA PALANCA: Barra rígida capaç de girar al voltant d'un punt de suport o fulcre.

• Llei de la palanca: La "potència" pel seu braç és igual a la "resistència" pel seu F · d1 = R · d2
• Tipus de palanques:Les palanques es poden classificar en: palanques de primer grau, palanques de segon grau i palanques de tercer grau.

LA POLITJA: Roda que té la superfície central amb forma de canal per on es pot fer passar una corda o corretja. Es tracta més bé de comoditat no d'estalviar força (En aquest cas per les politjes fixes), en canvi en les mòbils s'estalvia força.

POLITJA FIXA

F=R

 POLITJA MÒBIL

F=R/2n

 EL PLA INCLINAT: És una rampa que permet elevar càrregues, fent menys força que si ho féssim verticalment.

      Fòrmula: F=R·h
                          L

Esquema del pla inclinat

EL CARGOL (EXEMPLE DE PLA INCLINAT):Quan s'aplica una força en un cargol, aquesta força es multiplica. La rosca està formada per filets, que es van introduint en el material a roscar amb poc esforç. El pas de rosca és la distància que avança un cargol quan gira una volta.

  Fòrmula: F·2pi·r=R·p

Exemple de l'esforç de cargol

MECANISMES

Un  mecanisme és un conjunt de peces (barres, politges, guies, etc.) que fan funcions de guiatge, transformació i transmissió del moviment relacionat amb les forces que actuen en una màquina.
Una bicicleta, una rentadora, una màquina de cosir; tot estan compostos per diferents mecanismes (pinyons, corretges, etc.). En funció de si modifiquem o traslladem el moviment, parlem de  transmissió del moviment o  transformació del moviment.

Mecanismes de transmissió de moviment

Els mecanismes de transmissió del moviment permeten passar el moviment d’un eix a un altre, modificant la velocitat i el sentit de gir.

RODES DE FRICCIÓ: Rodes que estan en contacte. La roda connectada al motor s'anomena roda motriu i la que rep el moviment és la roda conduïda. La roda conduïda gira en sentit contrari.

Rodes de fricció





CORRETGES: Les rodes no estan en contacte i giren cap al mateix costat. La corretja sol ser de cautxú o goma. Reben el nom en funció de la forma de corretja.

Corretja



CADENA: La roda motriu també s'anomena plat i la roda conduïda pinyó. Està formada per

diferents peces que es van encaixant. Estan formades per un conjunt de baules.

Cadena en moviment

ENGRANATGES: Es toquen però no són llises i per tant no són rodes fricció. Tenen dents

Engranatges

LES TRANSMISSIONS:

Totes les transmissions tenen:
a. Roda o engranatge motriu: connectat directament al motor
b. Roda o engranatge conduït: rep el moviment de la motriu
c. Mecanismes: poden ser reductors (redueixen la velocitat) o multiplicadors (multipliquen la velocitat).
d. Relació de transmissió (i): relació entre la roda conduïda i la roda motriu. Fòrmula:

i= n2/n1

N2: velocitat roda/engrantage conduïda.

N1: velocitat roda/engranatge motriu.

Les unitats són les revolucions per minut (rpm).

TRANSMISSIONS SIMPLES I COMPOSTES

TRANSMISSIONS SIMPLES: Tenen menys de dues rodes o engranatges.



Fòrmules de rodes:

n1·d1=n2·d2

n1= velocitat roda motriu     n2= velocitat roda conduïda

d1= diàmetre roda motriu     d2=diàmetre roda conduïda



Fòrmula d'engranatges:

n1·z1=n2·z2

n1= velocitat engranatge motriu     n2= velocitat engranatge conduït

z1= número dents engranatge motriu     z2= número dents engranatge conduït

TRANSMISSIONS COMPOSTES: Transmissió formada per més de dues rodes o engranatges.

Fòrmula:

n1 = d2·d4·d6.....dN

nN = d1·d3·d5...dN-1
